暴力维修触控失灵的台灯

2012 年我花了当时月收入的 1/10 购买一款飞利浦台灯,这个灯也算是物尽其用,一直跟随我用到 2020 年左右,之后被我老婆用一款 500 块的智商税儿童台灯替换掉。而这款智商税台灯,时常发生触控失灵现象,不管怎么变着法子摸那个开关, 10 次里边大概也只有一两次能有反应,经常开了灯无法关,只能把电源线拔了。直到最近,这款台灯终于彻底触控失灵。

以前用的飞利浦台灯,貌似被我老婆当垃圾扔了

维修过程

虽然是个智商税产品,但我知道它唯一的故障就是触控失灵,想着先拆开看看到底咋回事。

不拆不要紧,一拆就发现这玩意果然是个一次性产品,台灯底部只能暴力破坏才能找到 6 个螺丝孔,好在即便暴力破坏,也不影响外观,毕竟是在底座上,平常也看不到。

维修原理分析

台灯触控部分

拆了好久才终于把台灯的触控部分拆下来。但我发现这个触控开关方式,跟我印象中的物理触控有很大区别。

研究一番才发现,这种触控是使用电容传感技术,人体触摸的只是一体成型塑料模具的一个面,而在另一个面有一个金属的电路在那接收人体触摸时发出的脉冲信号。

我在抖音上找了很多台灯触控维修的视频观看,但大部分的维修点都与我这个有区别。剩下的个别维修视频中,对触控不灵的解决办法是直接舍弃触控开关,强行将线路接通,使用插拔电源方式来开关;或者飞线外接一个实体开关。

我一度以为也只能如此操作,但还是不死心。因为每当我用手摸一下上图中那几个类似小铜薄片一样的电路时,台灯就能进行开关了。

我想,维修的重点就是如何解决隔着上图右边部分那个一体成型的塑料按钮,来实现对台灯内部小铜薄片的电路激活。

一个简单的想法是,直接把这个塑料部分用刻刀强行分离出来,把固定的触摸变成开关一样触摸。

但头疼的是,在我操作过程中,把原来电路板上的电源线给不慎扯断了。

于是又翻出电烙铁把线路给重新接上。

但也就是因为使用电烙铁,给了我接下来维修的两个灵感。

打孔实现从台灯外部对内部电路的激活

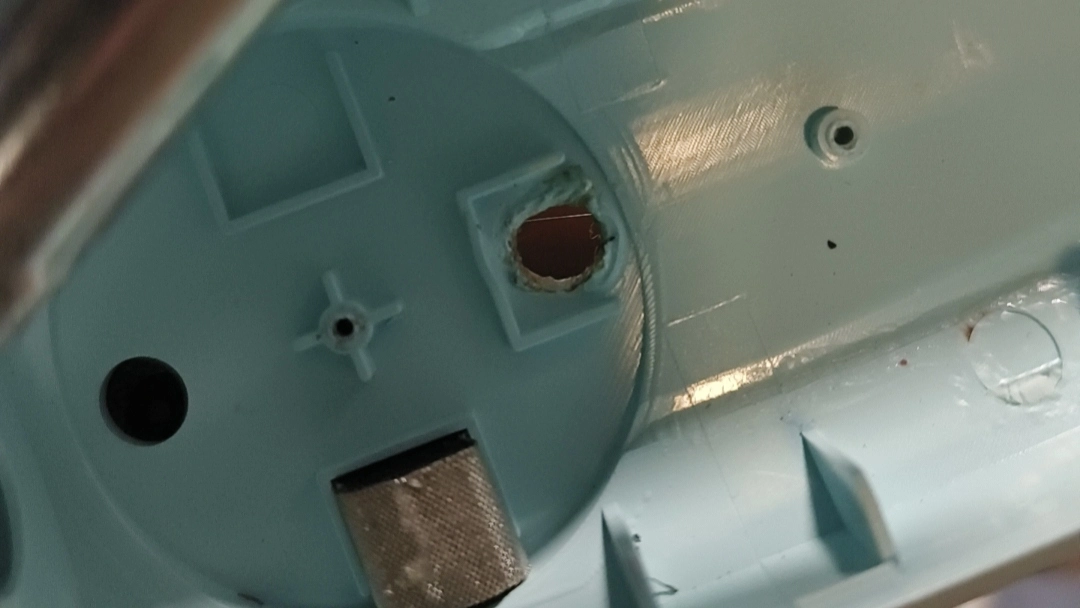

给失灵按钮部分打孔

刚好有电烙铁在旁边,于是直接用电烙铁把原来触控开关部分的塑料给熔化,捅出一个洞来。这样,我就能直接从台灯外边拿个东西去捅里边的电路,实现开关功能。

但是这种方法并不彻底,因为我发现能激活这个开关的,要么是人体触摸,要么是使用金属。使用牙签或塑料棍去捅,并不能激活电路。

给打孔的洞里增加一个导体

用锡丝卷成弹簧状刚好填充进去

回想起它的工作原理,这应该是需要一个导体来激活。刚好我已经翻出了电烙铁和锡丝,而这锡丝无疑是最方便的导体,重点是它足够软,可以直接盘进去洞里。

做个装饰免得太丑

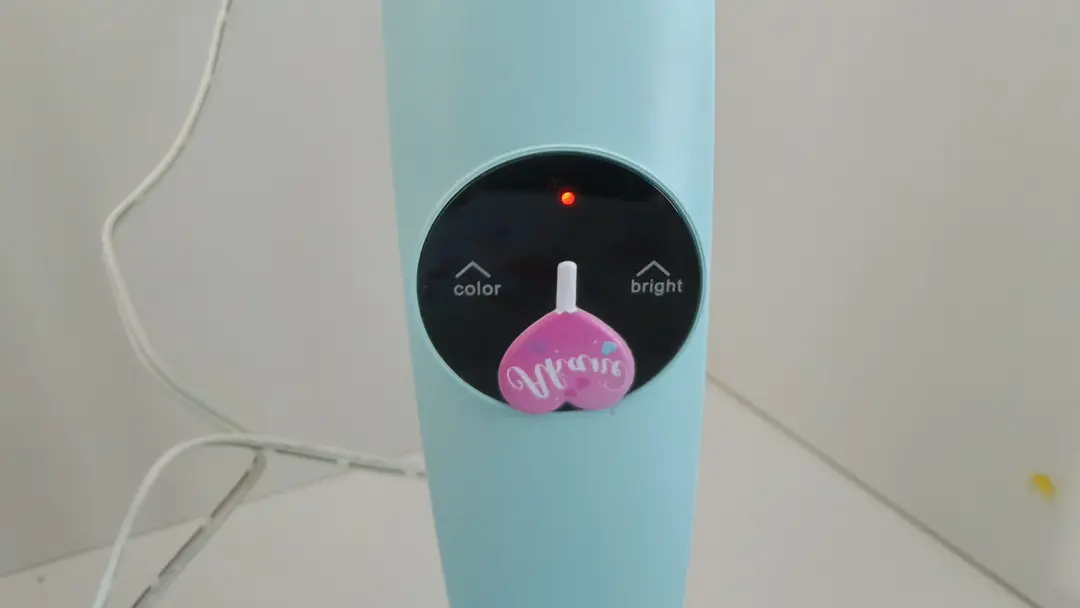

找个小孩玩的贴纸装饰下

找小孩用的贴纸或其他东西把洞挡住就完事。
